產品概述

潛污泵采用半開式或超級渦流式自由葉輪設計, 可用于各種工業和建筑樓宇應用。這些泵由鑄鐵和高鉻不銹鋼等耐磨材料制成。 這些材料確保了正常運行。

DPK泵安裝有2極電機，功率在 0.75 kW到22.0 kW之間。

DPK.V泵安裝有2極和4極電機，功率在1.5 到7.5 kW之間。

DPK泵的自由通道為10-20 mm。 DPK.V泵的自由通道為65-80 mm。

泵有兩種安裝類型：

? 獨立潛水式安裝

? 在自動耦合系統上的潛水安裝。

應用

DPK泵一般用于泵送以下液體：

? 下水道排水

? 地表水

? 地下水

? 含水的研磨劑。

DPK.V泵一般用于泵送以下液體：

? 廢水

? 已篩濾的污水。

常見應用場合： 礦區、建筑設備、地下車庫、建筑工地、低洼處的雨水集蓄點、加工廠。

結構特點

DPK泵的油腔中有一個雙機械密封，確保無故障運行。

功率不超過2.2kW的DPK泵都帶有一個環形底座。

功率大于等于3.0kW的DPK泵都不帶環形底座。

DPK.V泵不帶環形底座。

這些泵的環形底座、彎管或自動耦合裝置必須作為配件進行訂購。

泵可以單獨安裝也可以集成到多泵設施當中。

如需要，可將葉輪直徑縮小以匹配特定的工況點。

出口連接

標準配置下，DPK泵不帶有出口連接。 可根據要求提供各種出口連接。 泵出口類型可選擇自動耦合裝置 （ADC-T）出口彎管。

DPK

? 防水線纜入口可以防止水進入到電機中。

? 對于功率為19和22 kW的DPK泵，三芯線纜入口系統配有一個帶環氧樹脂隔膜的橡膠環和一個橡膠蓋，確保防水運行。

? 傳感器無需額外的線纜

? 雙金屬熱敏開關用于電機過熱探測

? 密封傳感器對電機外殼是否有液體泄漏進行持續監測，以下型號除外：

DPK.x.x.075.x.x

DPK.x.x.15.x.x

DPK.x.x.22.x.x

DPK.x.x.30.x.x

DPK.x.x.37.x.x

? 球墨鑄鐵葉輪，具備卓越的性能和穩定性

? 雙機械軸封 （SiC-SiC）重負荷應用

? 高效電機具備卓越、穩定的性能，運行成本低。

DPK.V

? 超級渦流式葉輪采用無堵塞設計，非常適合用于含有大量固體、纖維或含氣體污泥的液體

? 防水線纜入口可以防止水進入到電機中。

? 傳感器無需額外的線纜

? 雙金屬熱敏開關用于電機過熱探測

? 密封傳感器對電機外殼是否有液體泄漏進行持續監測，以下型號除外：

DPK.V.65.80.15.X.X

DPK.V.65.80.22.X.X

DPK.V.80.80.37.X.X

? 球墨鑄鐵或不銹鋼葉輪，具備卓越的性能和穩定性

? 雙機械軸封 （SiC-SiC）重負荷應用

? 高效電機具備卓越、穩定的性能，運行成本低。

產品選擇

訂購泵

在訂購泵時，需要考慮以下因素：

? 泵型

? 定制變型 （選項）

? 配件

? 控制器

? 安裝類型和出口連接類型。

水泵

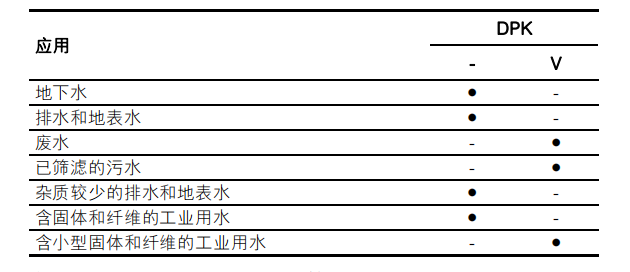

使用下表來確定最適合您需求的泵類型。 表格僅作為指導。

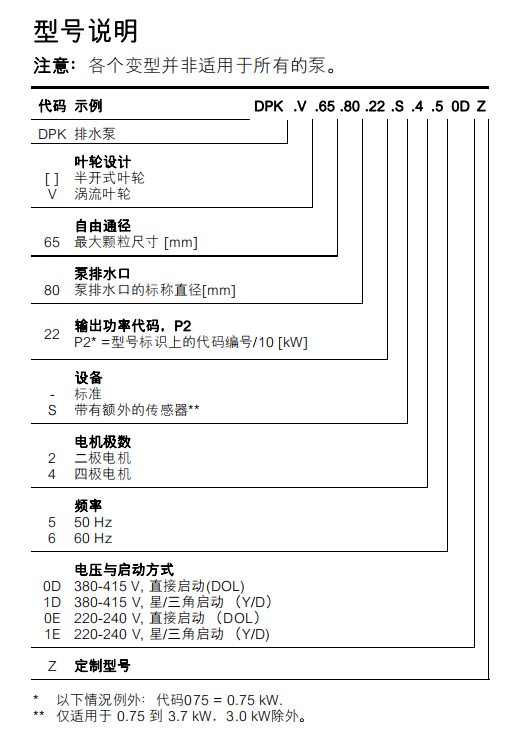

在選擇泵類型時，可以參考上述型號說明，產品范圍來確定最適合您需求的泵。 下面的列表是對您訂購該泵時將會收到的產品的詳細描述：

根據型號說明中指定的泵

? 10 m線纜

? 涂漆： NCS S9000-N (黑色), 光澤代碼35, 厚度100μm

? 雙金屬熱敏開關用于電機過熱探測

? 密封傳感器對電機外殼是否有液體泄漏進行持續監測，以下型號除外：

DPK.x.x.075.x.x

DPK.x.x.15.x.x

DPK.x.x.22.x.x

DPK.x.x.30.x.x

DPK.x.x.37.x.x

? 根據ISO 9906:2012 等級3B進行測試。

如果訂購功率不超過2.2kW的DPK泵，則產品會隨附一個環形底座用于獨立式安裝。 功率大于等于3.0kW的DPK泵都不帶環形底座。 這些泵的環形底座、彎管或自動耦合裝置必須作為配件進行訂購。

注意：標準配置下，DPK泵不帶有出口連接。 如果需要安裝連接器，可以訂購一個適配器，例如符合DIN或JIS-ANSI標準的出口彎管。 見第62頁上的配件。

定制變型

可以根據具體的要求對泵進行定制。 許多泵功能和選項都可進行定制，例如電壓、線纜長度和特殊材料。

配件

根據安裝類型的不同，可能需要使用到配件。

注意：訂購的配件不會在出廠時進行安裝。

監測裝置和控制器

可提供以下監測裝置和控制器：

? GU01 (控制系統)

? GU02 (控制系統)

? LC/LCD 108，帶浮動開關

? LC/LCD 110，帶水位電極。
